Geología Estructural: Diagramas y estadísticas

Proyección Estereográfica - determinación de ángulos de distancia

www.geovirtual2.cl

Capítulo
11 / 5

Contenidos de la página
Intersección dos planos
computación

- - -
PRINT & PDF
PRINT: Imprimir PDF
PDF
linea 150

Trend
Hacia donde se inclina una lineación

Plunge
magnitud de la inclinación de una lineación. (corresponde al manteo)

Crucero (minero):
Donde se interceptan dos vetas o diques

Una intercepción de dos elementos planares produce una lineación.

Contenido página: Circulos pequenos determinan ángulos

Angulos de distancia:
Imagínase un polo "n" y se busca todos los puntos de diferencia con un ángula "x". En un ejemplo concreto: Existe una perforación (linear) con los valores 155/65 Lin. Es decir la perforación tiene un Trend a 155° y un plunge con 65°. Se busca todos los posibles perforaciones en una distancia ángular de 25°. Se puede imaginarse un circulo de 25° alrededor de la perforación existencia. Como la proyección estereográfica tiene una cierta distorsión en la pauta va a salir un elipsoide. (véase abajo).

El ejemplo en real será de esta forma:

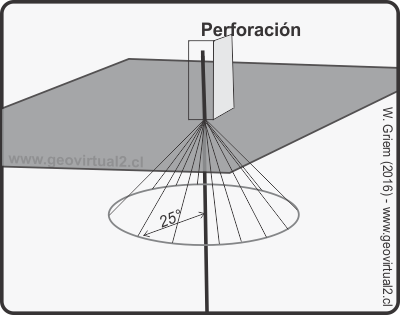

Perforación con ángulos de 25°

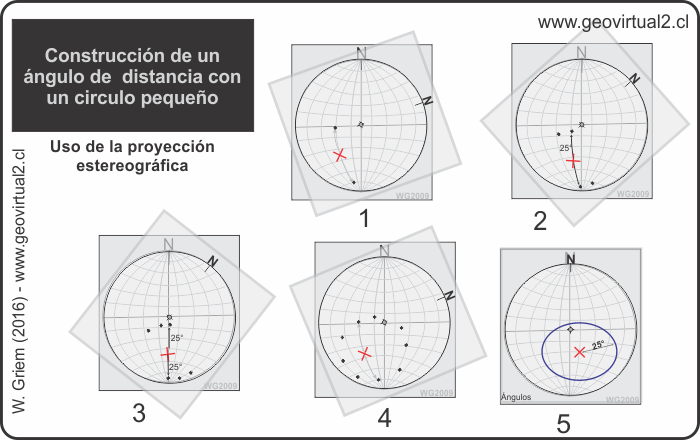

La perforación (X) se mueve, que se queda encima de un circulo máximo de la fotocopia. De ahí se cuenta 25° hacia abajo y 25° hacia arriba. Se marca ambos puntos:
Se gira la transparencia un poco - que la perforación (X) se queda encima de otro circulo máximo . se marca de nuevo los dos puntos de 25° de distancia; así se sigue hasta el circulo más o menos se generó.
Medir ángulos con la proyección estereográfica
