Roseta de diaclasas


Objetivo:
Una roseta de diaclasas es un diagrama sencillo para visualizar las direcciones de los rumbos generales de estructuras tabulares (diques, vetas) y de planos tectónicos (diaclasas, fallas). En este tipo de diagrama no hay información sobre el manteo o la dirección de inclinación. En conclusión se puede describir este diagrama como un histograma de forma redonda. Significa los rangos de rumbo se ubican al margen del circulo desde arriba (Norte o 0º) hacia abajo (Sur o 180º) en sentido de reloj. La cantidad de los datos a respeto de un rango se encuentra en el eje desde el centro (como 0%) hacia al margen (como 100%). Solamente es necesario calcular la mitad de los rangos (el medio circulo) porque el rumbo es un elemento bidireccional y automáticamente cubre el rango opuesto es decir el rango de diferencia de 180º (lado opuesto) se marca igualmente.

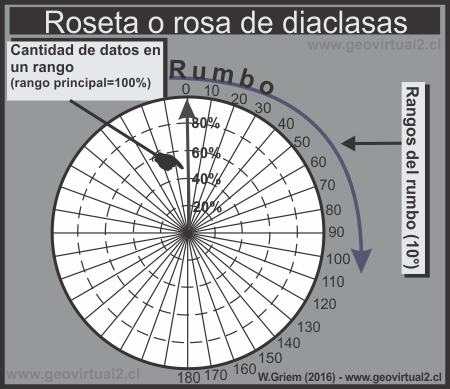

Rosa de diaclasas Figura 1:
Rosa o roseta de diaclasa


Procedimiento para confeccionar una roseta:

Para confeccionar una roseta se necesita una base de datos tectónicos (alrededor de 200 datos). Además existen programas computacionales que calculan este tipo de diagrama automáticamente. Pero sería mejor siempre verificar los resultados porque existen varios tipos diferentes de este tipo de diagramas. Además existen tres tipos de notaciones para datos tectónicos. Lo mejor sería para verificar que tipos de datos espera el computador y que tipo de roseta va a confeccionar. Para eliminar errores graves se recomienda la confección de una roseta gráficamente y comparar los resultados.

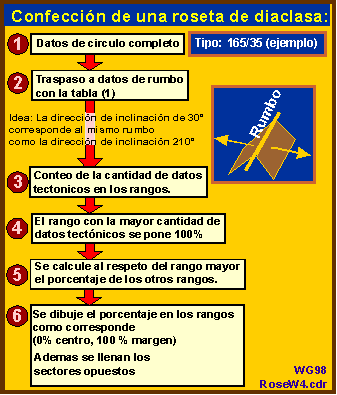

trabajando con rosa de Diaclasas Figura 2:
Procedimiento de la confección de una rosa de diaclasa en forma "artesanal" en papel.


Confección grafica:


1. Sí, existe una base de datos de circulo completo (Dirección de inclinación / manteo) es necesario para transformar los datos al rumbo. Principalmente entones se restan o suman 90º de la dirección de inclinación y el resultado sería el manteo. Mucho más fácil funciona eso con una tabla para transferir los datos (Tabla 1)

2. La tabla para traspasar los datos hacia el rumbo permite un traspaso sin calcular. Se traspasan los datos tectónicos por rangos no por cada dato.

Los dos primeros columnas (Dir1 y Dir2) pertenecen a datos de la dirección de inclinación, la tercera columna indica el rumbo correspondiente. Significa que dos rangos de una dirección de inclinación tienen como resultado el mismos rango de rumbo.

Ejemplo: 65/31 como dirección de inclinación pertenece al rango 60-69 (columna Dir1) entonces esta adentro del rango 150-159 como Rumbo. 242/74 como dirección de inclinación se ubica como dirección bajo columna Dir2 y pertenece entonces al rango de rumbo (igual como el dato anterior) 150-159. Significa los dos planos (65/31 y 242/74) tienen un rumbo casi igual, solamente se inclinan a lados opuestos. Pero para la roseta solamente el rumbo tiene valor por eso pertenecen al mismo rango.

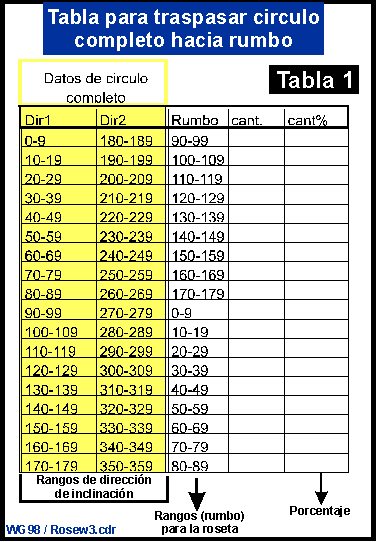

Tabla de apoyo Figura 3:
Tabla de apoyo - traspaso de los valores dirección de inclinación a valores del rumbo. Se traspasa los rangos.


3. Conteo de la cantidad de los datos:


Se busca para todos los datos de la base de datos su rango correspondiente y marca este rango con una línea en la columna "cant." Al final se cuenta las líneas de un rango.

Ejemplo:

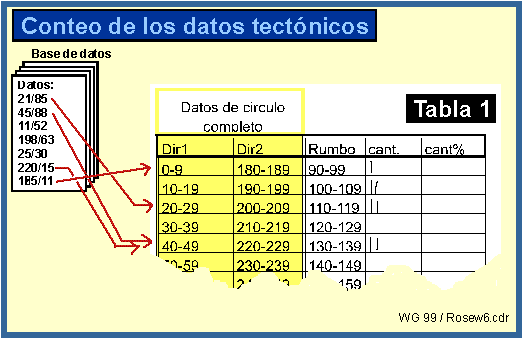

Tabla Figura 4:
Conteo de los elementos en un grupo

4. Rango mayor = 100 % : Se define el rango de mayor cantidad de datos tectónicos como 100 %.

5. Se calcula la porcentaje de los otros rangos a base de la cantidad de rango mayor (100 %).

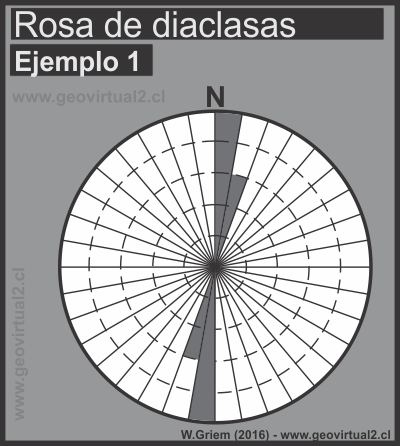

Ejemplo de una rosa diaclasa Figura 5:
Dibujo de los rangos de la rosa de diaclasa.

6. Se rellena los segmentos del diagrama con los valores del rumbo correspondientes. Significa el rango de 100% se rellenan desde el centro hacia el margen. Eso mismo se hacen con el segmento opuesto. Un rango qué solamente corresponde con 60 % de datos se rellenan desde el centro hacia la línea de 60 %. (admás el sector opuesto).

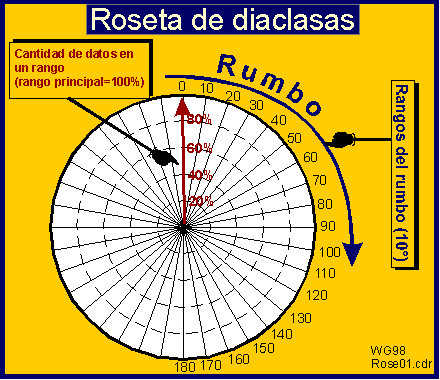

Pauta de una rosa de diaclasa



Rosas de diaclasas computacionales:

Mucho más fácil es realizar la rosa de diaclasa con un programa computacional. Por supuesto con todas las preocupaciones, es muy recomendable verificar los resultados. Por la gran cantidad de diferentes tipos de rosas hay que siempre mencionar en el texto descriptivo el tipo de la rosa y la cantidad de datos usados. Como la rosa es un diagrama de las estructuras verticales o semi-verticales sería mejor eliminar todos los elementos de un manteo (o buzamiento) menor de 20º.  Nunca jamás de usan elementos con un valor del manteo menor de 10º. La razón es que planos casi horizontales marcan una gran variedad en el rumbo - una pequeña irregularidad cambia fuertemente el rumbo. Por eso las estructuras casi horizontales "ensucian" el diagrama. La mayoría de las programas tienen filtros propios para excluir estos datos no deseados. Sí no es así hay que eliminarlo manualmente.

En situaciones no tan complejos es relativamente fácil para comprobar los resultados: En la rosa de diaclasa (del rumbo) los elementos tectónicos siempre aparecen perpendicular a los polos correspondientes de la red de Schmidt.
