Dique:
Tabular, hipabisal, magmático, vertical - subvertical.

Clasificación - nombres
Streckeisen - intrusiva
Nombres especiales

El dique:
Inglés: The dike
Alemán: Der magmatische Gang

La  veta:
Estructura tabular, formación hidrotermal

La veta:
Inglés: The vain
Alemán: Der hydrothermale Gang

Contenido: Formación de Diques  ●  Caracterización


Introducción:

Diques (inglés Dikes) son estructuras tabulares de origen magmático. Las rocas de diques pertenecen al grupo de rocas intrusivas o hipabisales. (Nombres / Mineralogía / ejemplos)

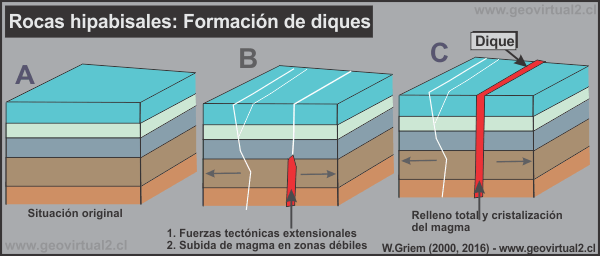

Formación de diques


Caracterización de diques:

a) Diques siempre tienen una edad menor (son más joven) en comparación de la roca de caja.

b) Diques tienen un origen magmático intrusivo (subvolcanico o hipabisal). Pero tal vez tienen una textura porfídica.

c) Fases post-magmáticas muchas veces alteran el dique.

d) Los diques pueden llegar hasta una potencia hasta 200 metros, pero lo normal es entre 0,5 m hasta 6 metros.

e) Algunas veces se puede observar una Salbanda en los límites de un dique. Un producto de un enfriamiento distinto en los sectores cercanos a la roca de caja fría. (Salbanda en el Museo Virtual)

f) Tectónicamente diques representan estructuras de expansión. Es decir, diques sirven como testigo de una fase tectónica expansiva. Pero también se intruyen en una forma paralela de estratos (sí el campo tectónico es permite). Estos diques se llaman sills.

g) vetas son rellenos hidrotermales! - También representan estructuras de expansión pero el relleno se cristalizó durante una actividad hidrotermal - es decir en aguas calientes entre 100ºC hasta 374ºC.

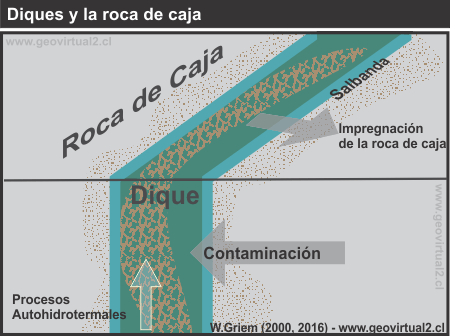

 Diques y su mobilidad

linea 300

Contenido

Apuntes geología estructural

Contenido
1. Capítulo: Planos y Brújula
2. Capítulo: Foliaciones
3. Capitulo: Lineaciones
4. Capitulo: Fallas tectónicas
5. Capitulo: Pliegues
6. Capitulo: Diques y vetas

Diques

7. Capitulo: Cronología
8. Capitulo: Modelos Geotectónicos (*)
Practicas:
10. Levantamiento tectónico
11. Proyección estereográfica
12. Roseta de diaclasas
13. Bibliografía y enlaces


proxima página en geovirtual

Diques
Diques en Geología General
Fotos
en Museo Virtual
1   │ 23  │4 5
Modulo de citas: "diques"
Publicación especial de Diques

Apuntes Geología
textura porfídica
actividad hidrotermal

Actividad hidrotermal en
Apuntes Depósitos Minerales

Museo Virtual en Geología
Diques

Historia de las geociencias en figuras y textos
Fallas en la literatura histórica
Historia de las geociencias y minería
Rumbo manteo y dirección
Derrumbe mina (Simonin, 1869)

Apuntes de geología, Exploraciones, tectónica
Apuntes Geología General
Apuntes Geología Estructural
Apuntes Depósitos Minerales
Colección de Minerales
Periodos y épocas
Figuras históricas
Citas geológicas

Indice de palabras en geología y geociencias
 Bibliografía
Fotos: Museo Virtual

Citas y referencias en geología - colección geovirtual.cl

www.geovirtual2.cl

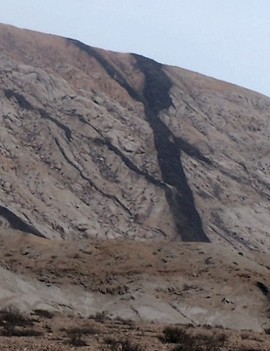

Dique magmático en Atacama cerca Chañaral
