Contenido página: Objetivo - Procedimiento


Objetivos de un levantamiento estructural:


Cabe mencionar que la primera etapa en un reconocimiento geológico es el mapeo litológico. Después, es recomendable (sí el objetivo general lo pide) realizar el levantamiento tectónico.

Cada levantamiento estructural tiene su objetivo específico:

Levantamiento general:
Se toma los parámetros comunes y grafica la situación estructural del sector con el objetivo generar antecedentes para posibles futuros trabajos o simplemente para complementar el mapeo litológico.

Levantamiento para aclarar la cinemática:
Se analiza y mapea una cantidad no menor de estructuras tectónicas en forma más detallada y más completa:
a) 3 - 10 mediciones por estructura
b) Diaclasas, Fallas, cizallamientos, pliegues, ejes de pliegues etc.
c) Lineaciones
d) En casos de incertidumbres (falla o diaclasa por ejemplo) se opta por "bajar" es decir para no cometer errores planos con dudoso origen se omite en la interpretación.


Levantamiento geotécnico:
a) Se analiza la orientación de todas las estructuras
b) Se analiza los parámetros geotécnicos (frecuencia, apertura etc.)
c) En caso de dudas (falla o diaclasa) se opta por el "superior" es decir por falla.



Procedimiento de un levantamiento estructural:

a) Conocimiento de la orientación de los planos geológicos. Se usan la brújula para medir los planos.
b) Identificación y clasificación de los planos geológicos: Estratificación - Diaclasas - Fallas
c) Descripción de los planos y fracturas (foliaciones)
d) Análisis estadística de las foliaciones (Red de Schmidt / Roseta)
e) Entender la cronología de la formación de las fracturas
f) Fines especiales (aquí se divide según objetico: Levantamiento general, cinemático o geotécnico)



Un levantamiento estructural en la primera etapa:

Brujula Freiberger Brujula Brunton Medio Circulo Tipo Americano Capitulo 1 Circulo Completo Capitulo 4 Diaclasas Tipos de fracturas Capitulo 7 Capitulo 3 Levantamiento estructural Figura 1: Diagrama de flujo

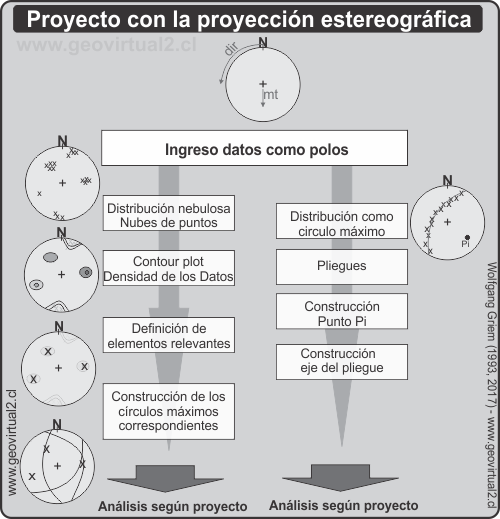

Ejemplo proyección estereográfica Figura 2:
Uso proyección




Ejemplo Proyeción estereográfica Figura 3: Círculos máximos
