Geología Estructural Virtual
W.Griem (2016)

Apuntes Geología Estructural

Circulo de Mohr

www.geovirtual2.cl

Capitulo
9 /
2

linea 150

Página

Fuerza
Esfuerzo: Stress
Deformación: Strain

Cristian Otto Mohr
(*1835 - +1918)
Ingeniero alemán, trabajó en varias Universidades y empresas de ferrocarriles (cálculo de puentes), inventó diferentes tipos y formas calcular deformaciones y esfuerzos. Especialmente sus soluciones gráficas de problemas matemáticas / físicas llamaron atención.

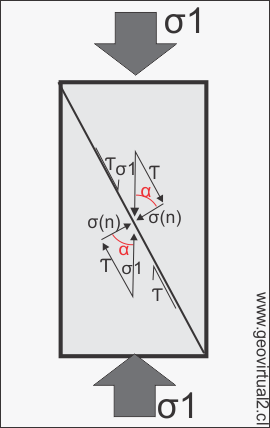

Relación del stress y los ángulos

Contenido:

Circulo Mohr, conceptos básicos:

Los circulos de Mohr permiten una solución y visualización grafica de los componentes como stress de cizalla, stress principal y sus angulos respectivamente.

Para recordarse:
Ꚍ(-/+): Es el stress de cizalla, T(max): es donde la cizalla es más grande
σ1, σ2, σ3 : El stress principal, donde σ3 > σ2 > σ1 (stress = esfuerzo)
σ(m): Es el stress (esfuerzo) medio donde (σ1+ σ2 + σ3)/3 = σ(m)
Las unidades de Ꚍ y σ son Pa, MPa, bar, Kbar etc. unidades de la presión.



Descripción general del circulo de Mohr:
El circulo grafica los posibles relaciones entre (tau) y σ (sigma) (Ꚍ = cizalla y σ = stress principal)
El centro del circulo de Mohr corresponde a σ(m) stress (medio)
Ojo: El grafico del circulo de Mohr es un sistema cartesiano (= un diagrama x/y, de dos ejes), entonces cada punto corresponde a dos valores, aqui el Ꚍ y el σ.

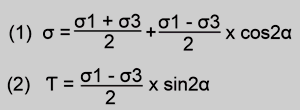

Para todos los puntos encima del circulo vale (1) y (2):
Formula Mohr

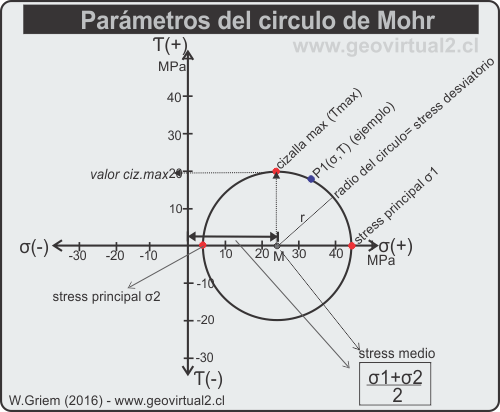

Parametros del circulo de Mohr

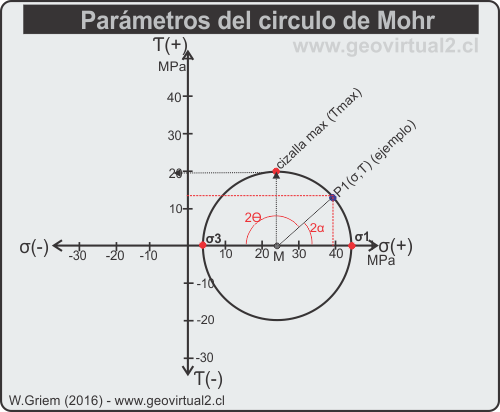

Aqui: Los ángulos 2α y 2Ɵ (2teta)
parametros con ángulos


Componentes del stress principal normal:
Componentes del stress normal

σn

(-)



Ejemplos de circulos y su interpretación por ubicación:

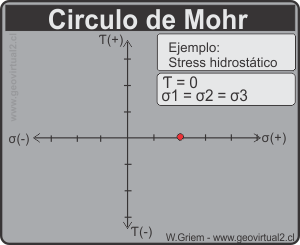

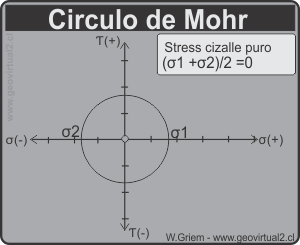

Ejemplo de un stress hidrostatico en el circulo de Mohr Cizalle puro, circulo de Mohr

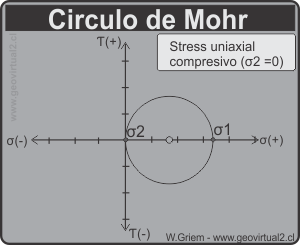

Circulo Mohr de tensión Circulo de Mohr uniaxial compresivo

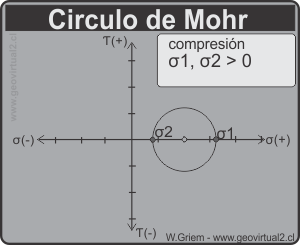

Circulo Mohr: tensión uniaxial Circulo Mohr Compresión

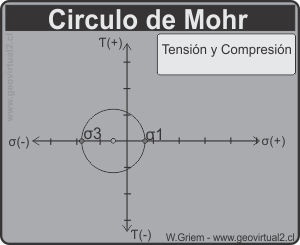

Tensión y compresión en circulo de Mohr
