Contenido: procedimiento /diseño del mapa  / límites geológicos / cronología


Etapa 7: Diseño y dibujo del mapa:

Procedimiento de la confección:


Fase Titulo Palabras claves
1 Diseño preliminar Ubicación al papel del mapa, leyenda, titulo, perfil
2 Margen del mapa Dibujo del margen
3 Topografía Dibujo de la topografía (papel diamante con grafo)
4 Limites litológicos Dibujo de los límites geológicos, generalización
5 Simbología Dibujo de los símbolos en negro (grafo)
6 Leyenda Diseño y dibujo en b/n de la leyenda
7 Titulo Titulo de la carta en letras grandes y corto
8 Dibujo del perfil Confección y dibujo del perfil
9 Fotocopiar en b/n Fotocopias a papel normal
10 Dibujos en colores Relleno de los sectores con los colores correspondientes
© Wolfgang Griem (2006); www.geovirtual2.cl

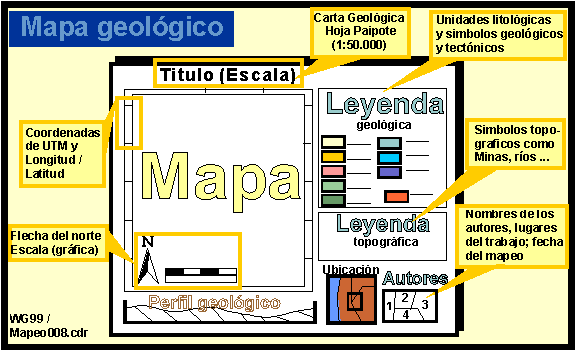

1. Diseño preliminar:

Mapa geológica - ejemplo



2.
Margen o contorno del mapa:

Alrededor del mapa hay que colocar los valores de las coordenadas correspondiente. Lo mejor sería una cantidad suficiente (cada 2-3) un valor. Generalmente hay que usar el sistema UTM y las longitudes / latitudes en grados. Sí el diseño de la carta lo permite se puede destacar algunos valores con una línea que sigue hacia adentro de la carta.

Flecha del norte: Normalmente cartas tienen el norte arriba, pero hay que incorporar una flecha del norte. (sí es posible y sí la diferencia es significativa con norte magnético y norte geográfico). Cartas con el norte arriba son mucho más fácil para entender y no se corre el riesgo tanto de equivocarse. La recomendación: siempre "norte arriba". Además, no se gana ningún centímetro con otras orientaciones - siempre se puede cambiar la ubicación de la leyenda, del perfil etc. para aprovechar el espacio en cartas "chuecas".


3. Topografía:

Una carta geológica tiene que contar con una buena base topográfica. Las curvas de nivel, la infraestructura y algunas informaciones aparte. Lo difícil es prevenir una sobrecarga. Por ejemplo, las curvas de nivel en conjunto con los colores de la litología no armonizan. Entonces hay que buscar un equilibrio entre información topográfica importante y factibilidades en el diseño.
Sería mejor de mantener toda la infraestructura (caminos, líneas de ferrocarril, tuberías etc.)  para facilitar la orientación en terreno. Además, los pueblos y nombres generales. Se puede disminuir un poco el tamaño de las letras para ganar espacio. Todo la simbología netamente geológica o minera hay que mantener (o cambiarlo a símbolos un poco más simples). Las curvas de nivel son importantes en la interpretación de la orientación de las estructuras geológicas. Además, un apoyo importante durante la orientación en terreno.
No necesario es toda la información de la vegetación, hitos turísticos etc.


4. Límites geológicos:

Camino y limite geológico - técnicas del mapeo Para límites geológicos conocidos se usan líneas continuas (ancho: 0,35mm). Las líneas se dibujan a mano libre sin regla y nunca corren exactamente paralelo como estructuras artificiales como caminos (entre otros).

Especialmente el uso de programas gráficas (AutoCAD o CorelDRAW entre otros) produce líneas angulosas o muy "matemáticas". Sería mejor agregar un factor "humano" es decir una cierta irregularidad que coincide con la realidad.


Cuaternario como relleno en valles - mapeo geológico Sí un límite geológico está cubierto por cuaternario y no se conoce su ubicación correcto (como en un relleno de una quebrada) se "esconde" también el límite bajo cuaternario.

Izquierda: amarillo = cuaternario


linea 300




Recuerde: cuaternario solo cubre las rocas más antiguas superficial:

Técnicas del mapeo: Limites debajo del cuaternario Cuaternario normalmente cubre las rocas más antiguas, no tiene continuación hacia altas profundidades, generalmente es horizontal.


linea 300



5. Cronología en situaciones geológicas:


Durante del dibujo de la carta verifique que la cronología de las estructuras del mapa corresponde con la naturaleza. Es decir: Estructuras jóvenes cortan (interceptan) estructuras más antiguas. Un dique de la época jurásica no puede cortar el terciario. Generalmente en depósitos cuaternarios no hay fallas y diques (solo existen pocas excepciones).

Mapeando la cronología En este ejemplo la falla corta y desplaza el dique, dique y falla afloran en triásico y jurásico, dique y falla no afloran en los depósitos del cuaternario. Conclusión: Falla y dique son más joven que las rocas del jurásico y más antigua como cuaternario. La falla es más joven en comparación del dique.

Apuntes geología Estructural: cronología
En los siguientes ejemplos se nota que la forma de dibujo de la situación da espacios a diferentes interpretaciones:
Cronología en mapeos - ejemplo La situación "normal" para no decir la correcta: Una falla tectónica separa el jurásico y el cretácico inferior - el cuaternario una formación mucho más joven que la actividad tectónica cubre todos - incluyendo la falla tectónica.
Cronología en mapeos ejemplo 2 Situación ambigua - no se sabe sí la falla tectónica realmente separa el cretácico inferior del jurásico - entonces la línea de falla se ubica en cierta distancia del límite "natural.
Cronología en mapeos ejemplo 1 La situación no común: La falla corta cretácico, jurásico y cuaternario - significa la actividad de la falla tectónica corresponde al tiempo después de la deposición del cuaternario, entonces una falla tectónica actualmente activa.
Esta situación no es lo normal y "merece" una verificación instantánea por parte de los supervisores del mapeo.
