Contenido:  Límites / Cuaternario / Disconformidades


Límites geológicos

Límites geológicos se dibujan con línea negra fina. Los límites normalmente (casi nunca) coinciden totalmente con el trayecto de caminos, líneas de ferrocarriles u otras estructuras artificiales. La recomendación: Implementar una cierta irregularidad que coincide con la realidad.



Limites de caminos y litología en cartas geológicas Se recomienda que en cartas nunca coinciden 100 % estructuras naturales y estructuras artificiales como caminos, líneas de alta tensión etc. Mejor clarificar por medio del dibujo que lo artificial e lo geológico son diferentes.
linea 150




Depósitos del cuaternario en perfil y mapa

Los depósitos del cuaternario solo cubren las rocas más antiguas. En valles o quebradas el cuaternario es como un relleno.

El cubrimiento cuaternario en perfil y carta Cuaternario (relleno del valle) cubre rocas sólidas.
Como ya mencionado en trato del cuaternario en cartas geológicas es diferenciado. En los fondos de valles y quebrada donde se depositó una cantidad no menor de gravas y arenas fluviales normalmente se dibuja el cubierto del cuaternario para mostrar expresa que existen depósitos de material no consolidado (agua subterránea, vialidad etc.)



Limites del cuaternario en mapas geológicas Cuaternario en un paisaje normal cubre solo las rocas más antiguas: No hay continuación hasta altas profundidades.
El dibujo de cuaternario en terreno será una capa delgada (sí no hay otra información).


Museo Virtual:
Dunas cubren rocas sólidas

Discordancias en perfil y mapa

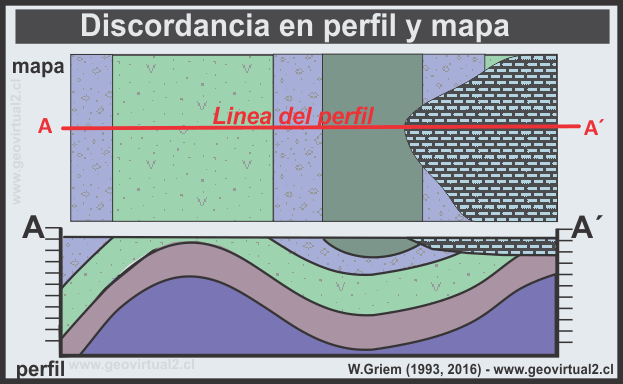

Perfil de pliegues y discordancia: mapeo geológico y confección de cartas
Discordancias en perfil y mapa: Es una tarea de mayor complejidad. Discordancias se identifica en las cartas por su contacto irregular a los otros estratos.




proxima paginaDisconformidades  o discordancias
