Geología estructural:
Un análisis de la geología estructural es el primer paso en:
Fortificación
Mecánica de rocas
Geotécnica
Prospección en depósitos de control estructural.

Falla tectónica:
Foliación donde se detectó un movimiento o desplazamiento.

Diaclasa o junta:
Foliación sin movimiento detectable.

Brújula:
Instrumento que mide la orientación del campo magnético.

Contenido: Introducción / Planos / Brújulas / datos tectónicos / Fallas / Pliegues

Más y mejor informaciones : Véase Apuntes Geología Estructural


Objetivo de la geología estructural:
Estudio de la estructura de la corteza terrestre o de una determinada región.

a) Levantamiento de las foliaciones (planos geológicos), lineaciones y otros elementos tectónicos
b) Análisis de la deformación tectónica de las rocas presentes
c) Reconocimiento de las estructuras tectónicas en un sector (fallas, diaclasas)

La geología estructural incluye a todos los procesos y elementos cuales están relacionados a las fuerzas tectónicas presentes en la corteza terrestre. En la geología estructural se analiza estructuras geológicas especialmente tectónicas para aclarar la acción de fuerzas dirigidas durante la historia geológica. Estos análisis, a parte de un alto interés científico en general, pueden apoyar la prospección o exploración. Muchos depósitos necesitan una cierta participación de un ambiente tectónico determinado para formarse. Las fuerzas tectónicas no solamente forman depósitos, también afectan a los depósitos sí la actividad tectónica actuó después de la formación del yacimiento. En este caso se realizan estudios tectónicos para aclarar las deformaciones y desplazamientos que han ocurrido adentro del yacimiento, después de la metalogénesis. Otro campo importante - será la geotécnica. El estudio de "calidad" de la roca: Significa la manera de su rompimiento o el comportamiento de las fracturas de la roca. Especialmente en la minería o en túneles hay que estudiar muy detallado sí la roca soporta las obras o se queda inestable y hay peligro de derrumbes.

Un papel muy importante in las investigaciones tectónicas juegan los planos geológicos o las foliaciones.



1. Planos geológicos: estratos - fracturas - fallas

En la mayoría las rocas de la corteza terrestre muestran varios tipos de planos geológicos. Existen en general dos tipos de planos:

a) Foliaciones primarias
Tienen su origen antes de la litificación, es decir durante la deposición. Ejemplos: Estratos, Flujo magmático.

b) Foliaciones secundarias
Tienen su origen después de la litificación: Todos los planos cuales se han formado a causa de fuerzas tectónicas presentes en la corteza terrestre. Ejemplos: Diaclasas, Fallas.


Concepto de rumbo, manteo, dirección de inclinación

Para describir la orientación de un plano geológico matemáticamente se necesitan dos (o tres) propiedades:

a) Dirección de inclinación
b) Rumbo
c) Manteo

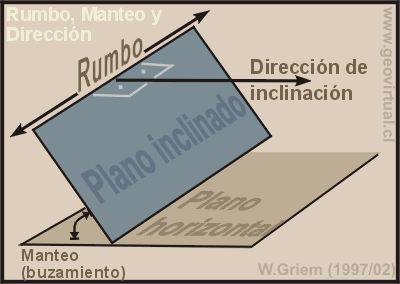

Rumbo, manteo y dirección de un plano geológico
El rumbo es la línea horizontal de un plano. El rumbo tiene dos direcciones de 180° de diferencia. La dirección de inclinación o dirección del buzamiento es la dirección hacia donde se inclina un plano. (Es la proyección horizontal de la línea de del máximo pendiente).

El manteo es el ángulo entre el plano y un plano horizontal. El manteo de un plano horizontal es 0°, de un plano vertical es 90°. véase  Apuntes Geología Estructural.



2. Tipos de Brújulas


Para tomar los datos tectónicos de planos geológicos en terreno se usan la brújula. Existen dos tipos de brújulas o mejor dicho principios para tomar los datos tectónicos:

Tipo de brújula manera de la medición, tipo de datos
Tipo "Brunton": Para mediciones de rumbo y manteo (mediciones del tipo "medio circulo" y "americano")
Tipo Freiberger: Para mediciones de circulo completo (dirección de inclinación/ manteo)
Tipo "Geo Brunton Es una fusión entre Brújula Freiberger y Brunton, se puede usar en sistemas rumberas y dirección de inclinación

Tipo "Brunton" y tipo "Freiberger" se refiere a la manera de tomar los datos y a un cierto tipo de brújula. Actualmente por ejemplo la empresa Brunton vende brújulas de tipo Brunton, pero también de tipo Freiberger. Para acercarse más al uso de las brújulas véase "Apuntes Geología Estructural".

Apuntes geología estructural

Apuntes Geología Estructural: Tipos de brújulas, El uso véase: Apuntes Geología Estructural




3. Tipos de datos tectónicos

Para definir un plano geológico matemáticamente, es decir el uso de un sistema tres-dimensional que permite una descripción de la orientación única. Eso significa un set de números nos da una orientación única y viceversa. Actualmente se usan dos o tres sistemas de notaciones tectónicas diferentes (¡lamentablemente!): Existen cuatro tipos de notaciones de datos tectónicos:

a) Circulo completo: dirección de inclinación/manteo (ej. 320/65)
El tipo de notación más fácil y más eficiente. Solo dos números permiten la descripción de cualquier plano. [véase Apuntes Geología Estructural]

b) Medio circulo: Rumbo/manteo dir. (ej. 50/65NW)
Este tipo de medición hoy casi no se usan, pero existe todavía [véase Apuntes Geología Estructural]

c) Tipo americano: N rumbo E/W; manteo dir. (ej. N50E;65NW)
El tipo de notación más usado en Chile es el tipo americano. [véase Apuntes Geología Estructural]

d) Right hand rule: Sistema de rumbo 0° a 360° donde la dirección de inclinación siempre se encuentra 90° más avanzada a respecto del rumbo. (Pulgar de la mano derecha muestra al rumbo, la mano marca a la dirección de inclinación).  véase aquí, Apuntes geología estructural

Apuntes Geología Estructural:
Los Datos tectónicos (concepto circulo completo, medio circulo y tipo americano


¿ Uso de la brújula: véase Apuntes Geología Estructural
véase el procedimiento en los Apuntes de Geología Estructural


4. Fallas tectónicas

Fallas son roturas en las rocas a lo largo de la cual ha tenido lugar movimiento. Este movimiento se llama desplazamiento. Origen de estos movimientos son fuerzas tectónicas en la corteza terrestre, cuales provocan roturas en la litosfera. Las fuerzas tectónicas tienen su origen en el movimiento de los continentes.

Existen varios tipos de fallas (véase Geología Estructural) aquí se presentan dos tipos principales: Fallas con desplazamiento vertical y fallas con desplazamiento horizontal.

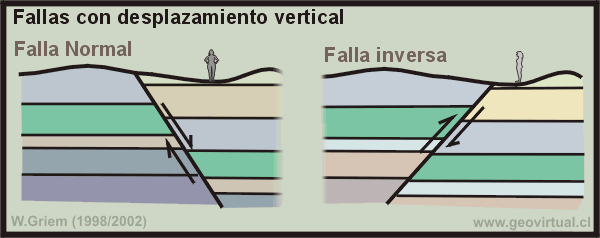

4.1 Fallas con desplazamiento vertical:


Falla normal y falla Inversa Las fallas tectónicas con desplazamientos verticales se puede diferenciar entre fallas normales y fallas inversas. Las fallas normales marcan una cierta tendencia expansiva, las fallas inversas una tendencia compresiva.
véase en Apuntes Geología Estructural



Falla sinistral - falla destral / dextral
Imagen mejorada
4.2 Fallas con desplazamiento horizontal:

Las fallas de rumbo, con desplazamiento horizontal se puede diferenciar en aquellas con un sentido sinistral y sentido destral. Más información en
Apuntes Geología Estructural



5. Pliegues

Las fuerzas tectónicas de la litosfera no solamente provocan una rotura de las masas rocosas, tal vez las rocas se deforman en una manera plástica (como plastelina, plastecina o mantequilla). Las rocas muestran pliegues o plegamiento.

Anteclinal - Sinclinal Apuntes Geología Estructural:
Tipos de fallas
Reconocimiento de fallas en terreno
Más de Pliegues

Museo Virtual:
Fotos de diaclasas
Fotos de fallas
Foto de un pliegue
