LUDWIG (1861): Brújula del minero

Trabajos históricos
W.Griem, 2007, 2017
Brujula minera

Historia de las geociencias
Geología: Dibujos históricos

Literatur Picto

Equipos y personas
Mediciones brújula (Hartmann, 1843)
Brújula (Ludwig, 1861)
Brújulas (Richthofen, 1886)
Brújula (Neumayr, 1897)
Texto: uso de la brújula (Neumayr, 1897)
Sismómetro (Rossmässler, 1863)
Sismómetro (Siegmund, 1877)
Sonda de Brookes (Krümmel, 1886)
Máquina Sigbee, sondeos (Krümmel, 1886)
Sondeos gravimétricos (Krümmel, 1886)
Barco oceanográfico "Gazelle" (Krümmel)
Herramientas del laboratorio (Ludwig, 1861)
Balanza Arquímedes (Schoedler, 1863)
Microscopio (Schoedler, 1863)
Espectrómetro (Neumayr & Uhlig, 1897)
Goniómetro de Wollastone (Bauer, 1904)
Goniómetro de un circulo (Bauer, 1904)

próxima página en geovirtual

Los autores
Rudolph Ludwig

Apuntes Geología Estructural
Brújulas : Freiberger y Brunton
Uso de las brújulas

Museo Virtual (Atacama)
Columnas (pirámides) de erosión

Historia de las ciencias de la tierra
Historia de las geociencias
Historia geología general
Historia paleontología
Historia Geología Estructural
Historia Depósitos Minerales
Historia Minas y Minería
Biografías de los autores

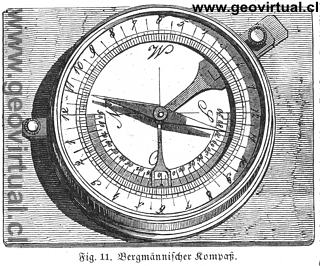

Foto/Scan - digitalmente renovado: (W.Griem, 2007); De: Rudolph Ludwig (1861) - Figura 11 página 32. Dimensiones originales de la figura: 7 cm por 5,5 cm.

Ludwig, Rudolph (1861): Das Buch der Geologie (Vol I y II). - Naturgeschichte der Erde; 212 páginas (Vol.1) y  230 páginas (Vol. 2), 7 figuras en color, 242 figuras en el texto; Editorial Otto Spamer, Leipzig.
Colección W. Griem

Enlaces y explicaciones:
Autor: Rudolph Ludwig
Apuntes:  Apuntes Geología General

geovirtual - chile: Geología, historia, Atacama, Minería

Cuadro Informativo
La brújula presentado por Ludwig (1861) ya tiene una escala azimutal - y es de lectura directa. Es decir la escala es del sentido contrarreloj. Interesante son las cifras en horas (no 0 hasta 360º) todavía se usaban 0 hasta 12 en dos medio círculos . El clinómetro ya tiene una escala entre 0 hasta 90º.
Credner menciona 30 años más tarde la brújula de los mineros con escala azimutal, con divisiones en "horae".

Texto de Groddeck, 1879, sobre el uso de horae:
"El rumbo se cuenta en "horae" [del latín: horas] o grados. El primer método [horae]  divide el horizonte en 2 veces 12 horas, según el curso del sol de este a oeste. - Cada hora corresponde a 15°.

La dirección NS es la hora 12 (h. 12) - medianoche y mediodía -, la dirección W-E es la hora 6 (h. 6) - mañana y tarde.

En la figura 2 el horizonte es graficado por un círculo. - La línea "ab" es la línea de rumbo de un depósito que tiene un rumbo a "h3".

En el futuro [siguiente], como ya ocurrió en la Fig. 1, el horizonte estará representado por un rombo de líneas horizontales NESO [norte - este - sur oeste] (Fig. 3), en el que NS = h12 y OE = h6.
"
[véase texto completo]
