Las palabras textura, fabric y estructura describen las propiedades de una roca, lamentablemente el uso es un poco confuso como en inglés y español existen diferentes usos.

Se propone:
(se pronuncia en inglés)
Texture:
La relación entre los componentes
● forma
● tamaño
● cristalinidad

Fabric:
Disposición espacial de los componentes - entonces la:
● orientación
● distribución
● ocupación

Ejemplos textura (texture)
Textura porfídica
Textura idiomorfa
Textura microcristalina - euhedral
Textura xenomorfa - macrocristalino

Textura porfídica

Textura porfidica

Textura porfídica típica, con plagioclasas como fenocristales.
véase en grande

Textura fluidal
Textura fluidal

Microscopía

Mesa giratoria del microscopio

Mesa giratoria del microscopio para analizar minerales y rocas en secciones transparentes


Sección transparente

Sección transparente con analizador y polarizador cruzados: Se nota plagioclasas y abajo un anfíbol.







Página: Introducción / Macroscópico / Microscópico / Análisis químico

1. Introducción:

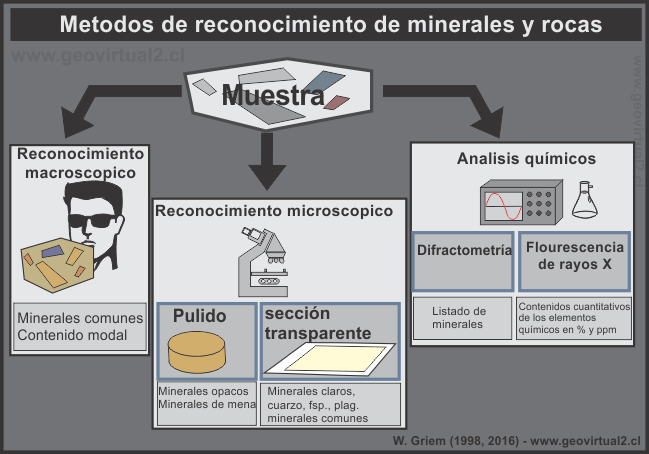

Generalmente existen tres maneras de investigar un mineral o una roca:

1) Métodos macroscópicos
2) Métodos microscópicos
3) Métodos geoquímicos

El reconocimiento macroscópico es el método más simple y más económico. Por un reconocimiento microscópico se usan un microscopio especial y una preparación del la muestra es obligatorio. Análisis químicos realizan principalmente laboratorios especiales.

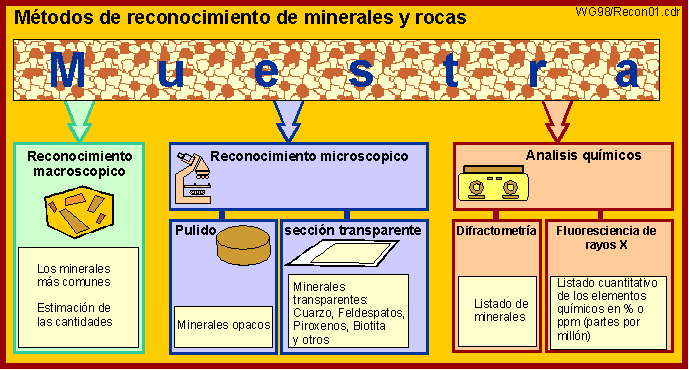

Metodología de reconocimiento de Rocas



2. Métodos macroscópicos

Solo con los ojos y algunas herramientas se describe una roca. Las herramientas son: Lupa, martillo, ácido clorhídrico, un trozo de vidrio. Con paciencia y experiencia se puede llegar a informaciones muy válidas y profundas. Se describe: Textura, fabric,  color, densidad, dureza, brillo, morfología, exfoliación (fracturamiento), tipos de minerales, otras propiedades.


Descripción de rocas:

Descripción de rocas
1. Generalidades:
1a) Color Color general café, amarillo, bicolor blanco-negro...
1b) Peso El peso específico general liviano, normal, pesado
1c) fracturamiento Manera como se rompe la roca irregular, regular, laminar, cúbico
superficie lisa, áspera
1d) dureza dureza general blando, normal, duro
2. Textura / estructura
2a) cristalinidad: tamaño, visibilidad de los cristales (componentes) macrocristalino / fanerítico
microcristalino / afaneritico
criptocristalino
amorfo
hialino
2 a1) Tamaño absoluto de los granos tamaño en mm grano muy grande
grano grande
grano mediano
grano fino
compacto
2b) distribución del los tamaños todos iguales o existen diferentes diámetros equigranular
heterogranular (textura porfídica)
irregular
2c) forma de los cristales / de los granos magnitud de la forma "original" cristalina de los componentes idiomorfo
hipidiomorfo
xenomorfo
2d) Magnitud de la cristalización cristal o vidrio ? holocristalino
hemicristalino
amorfo - hialino
3a) orientación de los componentes con / sin orientación preferida isotropo (sin orientación)
anisotropo: estratiforme, fluidal, esquistosa, plegada,
3b) ocupación del espacio porosidad compacto
poroso: pumítica, espumosa, esferolítica
3c) Límites de los componentes Análisis del conjunto normal, regular
alterado
soldados
3d) Tipos de granos cristales o fragmentos cristales
fragmentos: minerales, rocas: textura clástica
4) Minerales componentes: contenido modal componente principal
componente secundaria
Minerales especiales
www.geovirtual2.cl



3. Métodos microscópicos


La microscopia es el método que sigue después del reconocimiento macroscópico.  Principalmente hay diferenciar entre dos tipos de microcopia:
a) secciones transparentes con luz transmitida y
b) pulidos con luz reflejada.

Secciones transparentes:
Los microscopios tienen una óptica parecida de un microscopio "normal" que se usan en la biología. Hoy día casi todos son binoculares con una fuente de luz en su pedestal. Lo diferente es, que microscopios de la geología - petrografía - mineralogía contemplan con un analizador y un polarizador. Son dos filtros que dejan cruzar solamente luz polarizado. Lo otro es la mesa giratoria - que permite rotar la muestra (sección transparente) en una forma centrada. Además, los microscopios tienen la posibilidad de incorporar filtros especiales: por ejemplo la "cuña de cuarzo" o el filtro de lamda cuarto (λ/4).
La sección transparente es una lámina fina de la muestra (25 micrones) pegada encima de un portaobjeto y tiene que tener un cubierto de vidrio (sí no hay que mojar la sección transparente durante el análisis).
Una sección transparente permite una observación detallada del contenido en minerales de la roca. Con ayuda de la amplificación y de las propiedades ópticas de los minerales se puede reconocer casi todos los minerales claros. Además, permite un análisis de la parágenesis, de la estructura y de la microtextura de la muestra. Se puede contar (con un pointcounter, contador de puntos) el contenido modal de la roca - es decir la cantidad porcentual de los diferentes minerales distribuidos en la roca.
Las desventajas de este método son: se necesita una preparación de la muestra, los minerales de mena y algunos máficos no son bien distinguibles, algunos minerales arcillosos algunas veces resisten a un reconocimiento detallado. Claro, que la calidad del microscopio da un límite (en aumento y nitidez) y la experiencia del profesional.


Pulidos:
Los pulidos se usan en la microscopía de mena, es decir con luz reflejada. Se prepara una briqueta - una muestra altamente pulido. Se analiza la muestra abajo del microscopio en un ambiente de aire y óleo. Este método no llega a aumentos tan altas que la sección transparente, pero permite un reconocimiento de casi la totalidad de los minerales de mena.



4. Análisis químicos

Existen varios tipos de análisis geoquímicos. Los más importantes son la fluorescencia de rayos X y la difractometría. En ambos casos se usan equipos especiales y una preparación de la muestra es necesario.

La fluorescencia de rayos X: Permite un análisis por elementos químicos. Como resultado sale un listado de los elementos químicos principales (SiO2, Al2O3, FeO, MgO, ...), los elementos de traza (Ba, Sr, U, Cu, ...) y las tierras raras (Y, Nb..). Los elementos químicos principales salen en % , los otros en ppm (partes por millones).

La difractometría: Como resultado salen listados de los contenidos en minerales de la muestra. Algunas veces se puede hacer un análisis semi-quantitiva. Se puede detectar con este método todos los minerales con estructura cristalina especialmente se aplican la difractometría para los minerales arcillosos.

La geoquímica juega un papel muy importante en la caracterización de rocas ígneas y en la prospección.
