Originaltext von Neumayr & Uhlig in deutsch: Seite 421
Verschiedene Arten von Quellbildungen.

Inhalt
Grundwasser, Quellen und Brunnen
Der Versickerungsprozess
Grundwasser und Mensch
Grundwasser und Quellen
Diskussion zur Permeabilität
---- [2]
Weg des Wassers
Quellaustritte- und Suche
--- [3]
Artesische Brunnen
Arten der Artesischen Brunnen
Herkunft der Grundwässer
--- [4]
Beispiel Oase Dakhel
Temperatur der Wässer
Inhaltsstoffe der Wässer
Analysen

Foto/Scan - Digital Bearbeitet: (W.Griem, 2007, 2019); von: M.Neumayr / V.Uhlig  (1897)  "Verschiedene Arten von Quellbildungen."; Seite 421 Original Größe der Abbildung: 14 cm x 8 cm.

Neumayr, M. Uhlig, V. (1897): Erd­ge­schichte. - Band 1: 692 Seiten, 378 Abbil­dun­gen; Band 2: 700 Seiten, 495 Abbil­dungen, Verlag Biblio­graphi­sches Insti­tut, Leip­zig und Wien.
[Samm­lung W. Griem]



Die Abbildungen wurden mit einem HP Scanjet G3110 mit 600dpi eingescannt, danach mit Corel Draw - Photo Paint (v. 19) digital bearbeitet. Speziell Filter der Grau­stufen­verbesserung, Elimination von Flecken sowie Ver­besserung der Schärfe wurden bei der Bild­bearbeitung angewandt (W. Griem 2020).

Die Texte wurden mit einer Pentax Kr-3 II digi­talisiert und später mit ABBYY (v.14) ver­arbeitet und zur OCR vor­bereitet. Fraktur­schriften wurden mit ABBYY Fine Reader Online in ASCII umge­wandelt; "normale" Schrift­arten mit ABBYY Fine Reader Version 14.
Die Texte wurden den heutigen Recht­schreib­regeln teil­weise ange­passt, es wurden erläuternde und orien­tierende Zeilen ein­gefügt (W.Griem, 2020).

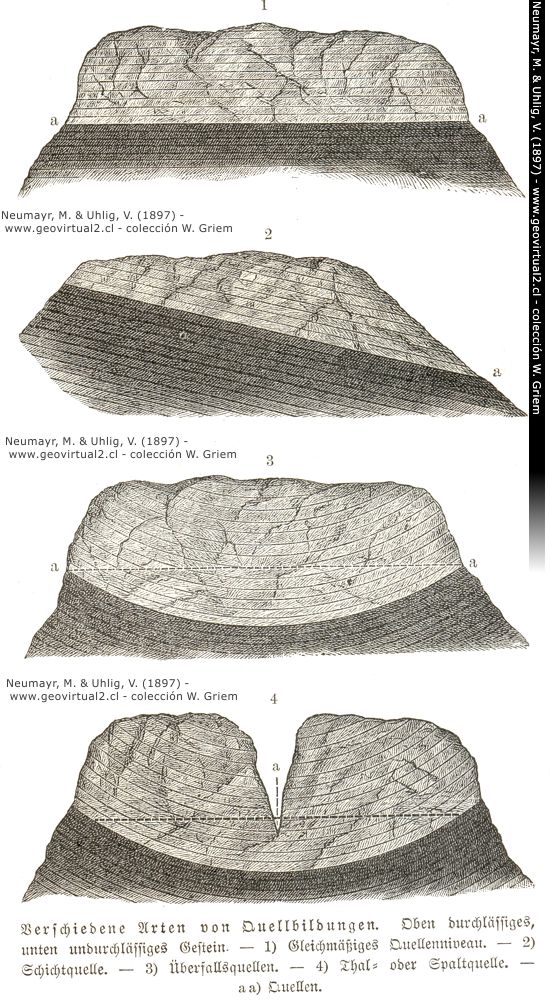

Neumayr & Uhlig (1897): Verschiedene Arten von Quellen

Verschiedene Arten der Quellen: Oben durchlässiges, unten undurchlässiges Gestein.
1. Gleichmäßiges Quellenniveau
2. Schichtquelle
3. Überfallquelle
4. Tal oder Spaltenquellen
aa: Quellen

Original Text - Wasser und Quellen von Neumayr & Uhlig, 1897;
p. 448 in der OCR-Version; p.420 in der Original-Version
Grundwasser [2]

[vorheriger Text]

Weg des Wassers:
Hat sich so gezeigt, daß die Volgersche Anschauung ein Körnchen Wahrheit enthält, so bleibt doch wegen der geringen Menge des Kondensationswassers der Satz im allgemeinen aufrecht erhalten, daß das in der Tiefe zirkulierende Wasser von atmosphärischen Niederschlägen herrührt. Wir wollen dieses Wasser auf seinen Wegen verfolgen und betrachten, wo und unter welchen Verhältnissen es wieder an die Oberfläche kommt, d. h. wo und wie sich Quellen bilden. Nichts kann einfacher sein als die theoretischen Prinzipien dieser Vorgänge; dafür aber ist die Art und Weise des Auftretens der einzelnen Erscheinungen lokal oft äußerst kompliziert und schwierig zu entziffern. Mag sich das unterirdische Wasser nun als Grundwasser in einer durchlässigen Schicht oder frei in Klüften oder Hohlräumen bewegen, immer folgt es natürlich dem Zuge der Schwere, es fließt nach abwärts, und wo es nun auf diesem seinem Laufe eine Kommunikation mit der Oberfläche findet, die es nach den einfachen Gesetzen des Wasserlaufes erreichen kann, die aber tiefer liegt als der unterirdische Wasserspiegel, da tritt es als Quelle hervor. Wir wollen einen möglichst einfachen Fall annehmen: Eine Schicht durchlässigen Sandes oder Kalkes liegt horizontal auf einem wasserdichten Ton; die Sickerwässer werden hier bis auf die Tonoberfläche niedersinken und sich da als Grundwasser sammeln. Ist nun etwa an einem Berggehänge die Grenze zwischen Ton und Sand aufgeschlossen, so werden längs dieser Grenzlinie Quellen auftreten; wir finden hier ein Wasserniveau (s. Abbildung, Fig. 211-1). Diese Erscheinung stellt sich unter normalen Verhältnissen mit solcher Regelmäßigkeit ein, daß man z. B. bei geologischen Kartenaufnahmen oft die Grenze zwischen den beiderlei Gesteinen lediglich nach dem Auftreten der Quellen einzeichnen kann, wenn reiche Vegetations- und Humusbedeckung eine direkte Beobachtung verhindern. Ist eine Neigung der Schichten vorhanden, so wird das Quellenniveau nicht überall gleichmäßig auftreten, wo die Grenze zwischen durchlässigen und dichten Gesteinen zu Tage ausgeht, sondern, weil das Grundwasser der Schichtenneigung entsprechend abläuft, nur da, wo ein solcher Aufschluß in der Richtung des Fallens liegt; es entstehen dann Schichtquellen (s. Abbildung, Fig. 211-2). Weitere Komplikationen kommen natürlich bei stärkeren Störungen der Schichten vor; bilden diese z. B. eine Mulde, so werden sich in deren Innerem über der wasserdichten Schicht die Grundwasser sammeln, bis sie an den Muldenrändern über deren obere Grenze als Überfallsquellen ablaufen können (s. Abbildung 211 - Fig. 3). Anderseits wird ein Tal, das in eine solche Mulde bis in das Grundwasserniveau einschneidet, an seinen beiden Seiten von Quellen, Tal- oder Spaltquellen, begleitet sein (s. Abbildung 211- Fig. 4).

Quellaustritte- und Suche:
Wir haben bis jetzt den sehr einfachen Fall vorausgesetzt, daß nur eine durchlässige Schicht auf einer wasserdichten ausliegt; aber sehr oft liegt eine permeable Schicht streckenweise an der Oberfläche bloß, wo sie sich mit Wasser durchtränkt, und senkt sich im weiteren Verlauf in die Tiefe, wo sie sowohl nach oben als nach unten von undurchlässigen Gesteinslagen begrenzt sein  mag; sie bildet dann ein Wasserniveau, und wo immer dieses in größerer Tiefe wieder eine Kommunikation nach außen findet, wird es seinen Gehalt in Quellen entleeren.

Je komplizierter die Lagerungsverhältnisse werden, um so verwickelter wird auch die Beurteilung der Wasserführung der Schichten, namentlich wenn sich das Wasser nicht als zusammenhängender Spiegel in einer permeablen Gesteinslage ausbreitet, sondern in Klüften oder in Höhlen verläuft. Es würde zu weit führen, auf Einzelheiten einzugehen, so groß auch die praktische Bedeutung dieses Gegenstandes ist; es verhält sich hier wie in so vielen anderen Punkten! das geübte Auge des Geologen wird auch in schwierigen Fällen rasch und richtig die Anwendung der einfachen Gesetze unter sehr komplizierten Umständen von selbst herausfinden, während auch die ausführlichste Anweisung dem nichts nützt, der nicht den inneren Bau einer Gegend aus den Erscheinungen der Oberfläche erschließen gelernt hat. Unter allen Verhältnissen handelt es sich nur um Feststellung des geologischen Baues und um Anwendung der einfachen Gesetze des Wasserlaufes auf diesen Bau. Was darüber hinausgeht, hat nicht den geringsten Wert, und wenn gewisse Quellenpropheten mit geheimnisvollen Hilfsmitteln verborgene Wasseradern aufsuchen, so ist das im besten Falle eine Scharlatan -Hafte Verbrämung des einzig richtigen Vorgehens, darauf berechnet, dem Laien auf diesem Gebiet zu imponieren.

[Weiter im Text]
