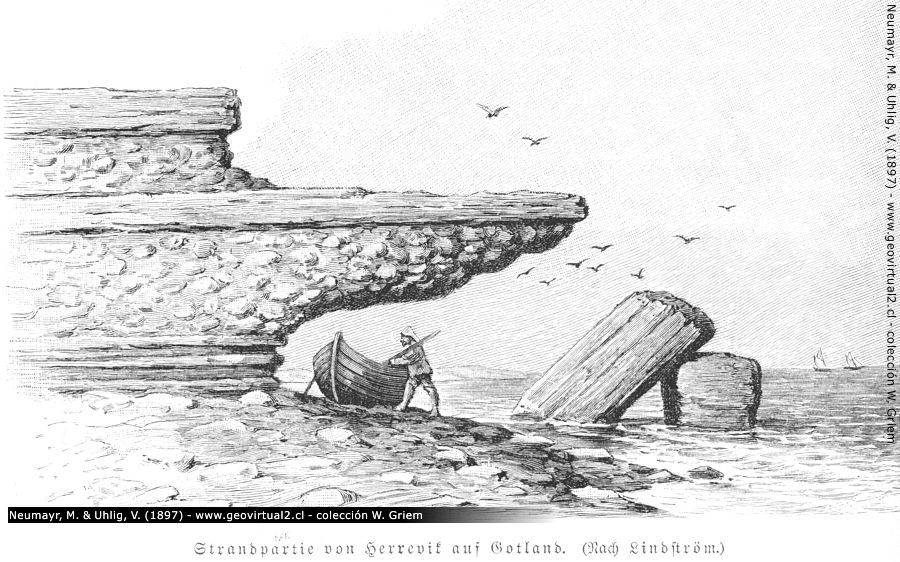

Eine realistische Zeichnung einer Art der Küstenerosion in Gotland, die weicheren Schichten zeigen Unterspülung und Höhlenbildungen. Bei Horizontalen Schichtflächen tritt dies besonders häufig auf.

Foto/Scan - Digital Bearbeitet: (W.Griem, 2007, 2019); von: M.Neumayr / V.Uhlig  (1897)  "Strandpartie von Herrevik auf Gotland - Nach Lindström."; Seite  532 Original Größe der Abbildung: 13 cm x 8 cm.
Titel: Strandpartie von Herrevik auf Gotland - Nach Lindström.

Neumayr, M. Uhlig, V. (1897): Erdgeschichte. - Band 1: 692 Seiten, 378 Abbildungen; Band 2: 700 Seiten, 495 Abbildungen, Verlag Bibliographisches Institut, Leipzig und Wien.
[Sammlung W. Griem]

Die Abbildungen wurden mit einem HP Scanjet G3110 mit 600dpi eingescannt, danach mit Corel Draw - Photo Paint (v. 19) digital bearbeitet. Speziell Filter der Grau­stufenverbesserung, Elimination von Flecken sowie Ver­besserung der Schärfe wurden bei der Bildbearbeitung angewandt (W. Griem 2020).

Die Texte wurden mit einer Pentax Kr-3 II digi­talisiert und später mit ABBYY (v.14) ver­arbeitet und zur OCR vor­bereitet. Fraktur­schriften wurden mit ABBYY Fine Reader Online in ASCII umge­wandelt; "normale" Schrift­arten mit ABBYY Fine Reader Version 14.
Die Texte wurden den heutigen Recht­schreib­regeln teil­weise ange­passt, es wurden erläuternde und orien­tierende Zeilen ein­gefügt (W. Griem, 2020).

p.532 in der Original Version; p. 555 in der digitalen OCR Fassung

[vorheriger Text]
Liegen die Schichten horizontal und befindet sich in der Strandhöhe eine wenig widerstandsfähige Schichtgruppe, die von einer härteren überdeckt ist, dann sind die Bedingungen für die Bildung der Brandungshohlkehle besonders günstig: es entstehen überhängende Ufergesimse, die nach einiger Zeit einstürzen müssen (s. Abbildung 264). Die Wirkung ist anfangs sehr groß; besonders wenn auch günstige Klüftung das Abbrechen unterstützt (s. Abbildung 265); dann aber macht sich die Neigung zur Bildung einzelner, den härteren Schichten entsprechender Staffeln geltend, und diese schwächen die Kraft der landwärts brandenden Woge und verzögern somit den Zerstörungsprozeß.
