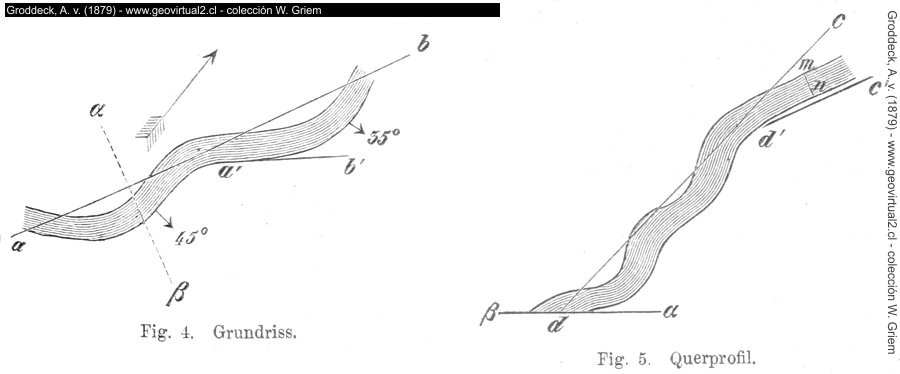

Generalisiertes Streichen und Fallen eines Ganges (Groddeck, 1879)

Albrecht von Groddeck zeigt, dass es oftmals wichtig ist, ein generelles Streichen oder Fallen einer Struktur zu ermitteln. Die Gesamtstruktur hat oftmals eine unterschiedliches Streichen und Fallen als Teile der selben Struktur.

Foto/Scan - Digital bearbeitet: (W. Griem, 2019); Von: Albrecht von Groddeck - Abbildung 4 und 5, Seite 7. Original Maße der Abbildung: 11 cm x 5 cm.

Groddeck, A.v. (1879): Die Lehre von den Lagerstätten der Erze. - 119 Abbildungen; Verlag Veit & Comp., Leipzig.
[Sammlung W. Griem]

Die Abbildungen wurden mit einem HP Scanjet G3110 mit 600dpi eingescannt, danach mit Corel Draw - Photo Paint (v. 19) digital bearbeitet. Speziell Filter der Grau­stufenverbesserung, Elimination von Flecken sowie Ver­besserung der Schärfe wurden bei der Bildbearbeitung angewandt (W. Griem 2020).

Die Texte wurden mit einer Pentax Kr-3 II digi­talisiert und später mit ABBYY (v.14) ver­arbeitet und zur OCR vor­bereitet. Fraktur­schriften wurden mit ABBYY Fine Reader Online in ASCII umge­wandelt; "normale" Schrift­arten mit ABBYY Fine Reader Version 14.
Die Texte wurden den heutigen Recht­schreib­regeln teil­weise ange­passt, es wurden erläuternde und orien­tierende Zeilen ein­gefügt (W. Griem, 2020).

Hier der Originaltext von Groddeck:

"Wenn eine plattenförmige Lagerstätte von der regelmäßigen idealen Form abweicht, so zeigt dieselbe nicht an allen Stellen dasselbe Streichen und Fallen. Aus den einzelnen Observationen, Specialstreichen und Specialfallen, wird man aber immer im Stande sein, eine durchschnittliche Streich- und Fallrichtung — das Generalstreichen und Generalfallen — zu konstruieren.
In Fig. 4 bedeutet ab das Generalstreichen und a´b´ ein Spezialstreichen, in Fig. 5 c d das Generalfallen und c´ d´ ein Spezialfallen
".
[siehe den gesamten Text]
