Cuadro Informativo

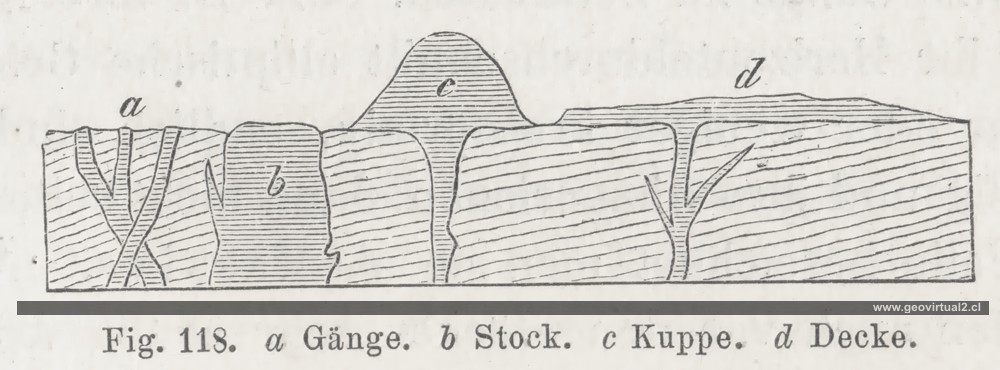

Credner muestra 1891 una comparación de las estructuras subvolcanicas
o hipabisales más importantes:
a: Diques,
b: Stocks,
c: cúpula (kuppe),
d: manto.
En este capítulo Credner nombra los tipos de estructuras que se forman entre
rocas plutónicas y extrusivas (Sin usar la palabra
hipabisal o subvolcánica).
Credner aquí nombra la
salbanda como limite entre dique y roca de caja con una textura
generalmente densa por el enfriamiento de velocidad lenta. Sobre la estructura
interna de diques Credner (1891) menciona que el centro del dique corresponde
a un sector de cristales un poco más grandes y hasta los limites el tamaño
de los cristales se disminuye considerablemente.

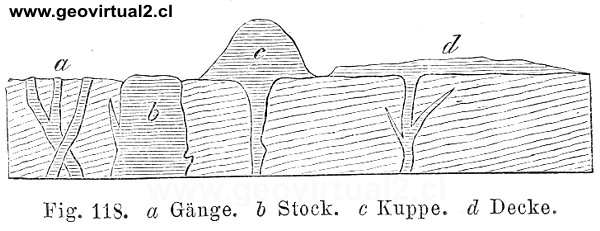

Foto/Scan - digitalmente renovado: (W.Griem, 2007); De: Hermann Credner (1891) - "Diques, stocks, manto"; figura 118 página 333. Dimensión original de la figura: 6 cm x 2 cm.
CREDNER, H. (1891): Elemente der Geologie. - 796 páginas,
579 figuras; Séptima edición; Verlag von Wilhelm Engelmann, Leipzig (Alemania)
[Colección W. Griem]
Figura escañada con HP-Scanjet G3110; 600dpi (2017).
Figura digitalmente modificada (Corel Photo Paint): Especialmente nitidez,
tamaño, tonalidades y limpieza general. La orientación de la figura corresponde
al original.
