Foto/Scan - digitalmente renovado: (W.Griem, 2007); Beche, H. (1852) - Figura 127, descripción en página 341.
De la Beche, H. (1852): Der geologische Beobachter.
Versión en alemán de Carl Hartmann; - 657 páginas, 304 figuras en 47 tablas;
Editorial B.F. Voigt, Weimar.
[Colección W. Griem]
Figura escañada con HP-Scanjet G3110; 600dpi (2017). Figura digitalmente modificada (Corel Photo Paint): Especialmente nitidez, tamaño, tonalidades y limpieza general. La orientación de la figura corresponde al original.
Enlaces y explicaciones:
WEB:
Diques en Google Earth:
La Ternera - Atacama
Chañaral - Atacama
Cuadro Informativo
Beche (1852) muestra ejemplos de "rellenos magmáticos de fracturas".
Los
diques se formaban desde abajo hacia arriba y representan una actividad
ígnea. (muy importante la primera observación, por que también existió la
opinión de una formación por caídas de materiales desde arriba).
Además BECHE indicó que algunos diques se pierden hacia arriba.
Beche observa una importancia en los diques porque pueden apoyar
observaciones a mineralizaciones vetiformes más antiguas.
Las estructuras hipabisales más importantes y su formación.
Texto en español: [página 341 - 342]

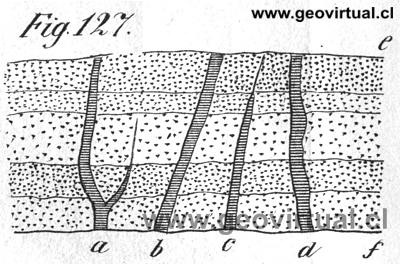

La proporción mostrada en la Fig. 127 no es infrecuente en cráteres y
barrancos volcánicos, e f denota una masa de toba volcánica o capas de
lava intercaladas con diques de lava a b c d. Penetró en las fisuras de
los depósitos e f, que fueron causados de abajo hacia arriba y algunos
de los cuales se vuelven demasiado estrechos y se pierden.
En todos estos casos los campos no están más perturbados que por las
fisuras, sólo su estratificación se extiende a ambos lados de la misma
en líneas continuas.
Sin embargo, esto no siempre es así, porque después de que se ha formado
la fisura, la lava líquida o viscosa puede haber sido expulsada con gran
fuerza, causada por una presión significativa de la columna fundida. La
lava pudo penetrar en la fisura por un lado, que se enfrió y finalmente
la levantó y desbordó de la fisura.
Texto en alemán [página 341 - 342]
