Foto/Scan - digitalmente renovado: (W.Griem, 2007);
Kayser, E. (1912) - Figura 60, página 155; dimensiones originales: 5 cm
por 5 cm.
abajo:
Foto/Scan - digitalmente renovado: (W.Griem, 2007); Kayser, E. (1912) -
Figura 62, página 156; dimensiones originales: 5 cm por 1 cm.
KAYSER, E. (1912): Lehrbuch der Geologie. - Allgemeine
Geologie; 4.edición, con 881 páginas; 611 figuras; editorial Ferdinand Enke,
Stuttgart; Alemania.
[Colección W. Griem]
Figura escañada con HP-Scanjet G3110; 600dpi (2017). Figura digitalmente modificada (Corel Photo Paint): Especialmente nitidez, tamaño, tonalidades y limpieza general. La orientación de la figura corresponde al original.
Cuadro Informativo
Kayser (1912) describe en una forma bastante
detallada la formación de ripples. Especialmente la parte energética - física.
Las marcas de ripples se conocían de lagunas, océanos y del viento. KAYSER
menciona que debajo de una profundidad de 15 m del agua no se forman ripples.
El indica claramente que los ripples no se forman a causa de las olas (el
viento también forma ripples y no tiene olas!). Su explicación física es:
Sí un medio se mueve encima de un otro medio (ejemplo arena - viento o arena
- agua) pierde energía por la fricción. La fricción es más grande sí el
contacto es plano - la fricción actúa en toda la superficie. Sí el medio
abajo es deformable (como arena mojada, lodo, nieve) deberían formarse pequeños
desniveles (ripples) en una orientación perpendicular a la dirección por
que en este manera se disminuye la fricción (HELMHOLTZ). Significa los medios
(viento/arena o agua/arena) buscan la forma menos energético, la forma más
fácil para interactuar entre sí - y esos es encima de una superficie ondulada.

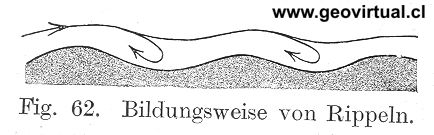

La figura 62 muestra la segunda etapa: La misma superficie ondulada forma
pequeñas turbulencias cuales profundizan las partes bajos.
Hoy día se diferencian entre ondulaciones por olas (ondulaciones de oscilación)
y ondulaciones de corriente. Pero al otro lado KAYSER tenía razón: No la
ola produce los ripples - es correcto - el movimiento del medio produce
las ondulaciones. Olas en el agua son netamente movimientos circulares
(oscilación); pero este movimiento circular tiene una componente horizontal
que más encima se multiplica en aguas de pocas profundidades - entonces
las olas en la cercanía de la playa o costa producen un movimiento y este
flujo (la componente horizontal) produce los ripples o ondulaciones.
