Contenido: Stockwerk  ●  Diseminado ●  Brecha hidrotermal

Estructuras relacionadas a pórfidos cupríferos:


a) Stockwerk
Stockwerk

véase foto Museo Virtual
Stockwerk son vetillas pequeñas que interceptan toda la roca. Existen varias formas de simetrías y tamaños. El relleno se compone de mena especialmente de minerales de formación hidrotermal.
Caracterización del stockwerk:
a) por la frecuencia de vetillas
b) por el ancho de las vetillas
c) por la simetría
d) tipo de mineral como relleno
Hay que mencionar que estructuras tipo stockwerk también se puede encontrar en macizos sulfuros (véase)

b) Diseminado

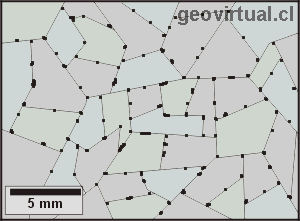

Mena diseminada

Varias muestras contienen la mena en una forma diseminado, es decir en partículas finas aisladas. Las partículas pueden ser pequeño (no visible con el ojo), o pueden ser del tamaño mayor, pero rara vez superan 2 mm. El diseminado muchas veces se junta con vetillas.

Caracterización del diseminado:
a) tamaño
b) frecuencia
c) tipo de mineral

b) Pebble Dyke - brecha hidrotermal

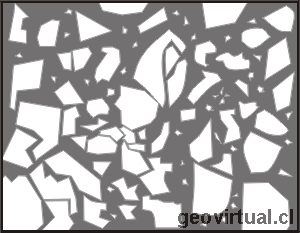

Brecha hidrotermal

Fotos:  de una brecha hidrotermal / Pebble Dyke
En algunos sectores existen brechas hidrotermales. Estas rocas aparecen en forma de una veta o en sectores elipsoides.
La roca contiene clastos blanqueados - alterados, de diferentes tamaños (común entre 0,5 cm hasta 10 cm). Los clastos son en la mayoría angulosos pero tal vez llegan hasta subredondeado. Se encuentra leves interacciones entre clasto y matriz. Los clastos en varios sectores cumplen el criterio del puzle (es decir los contornos de diferentes clastos se puede juntar igual que en un rompecabezas). La distribución de los clastos puede ser heterogéneo: Los sectores centrales tienen menos clastos, los sectores marginales tienen mayores cantidades de clastos a respeto de matriz. En los sectores marginales se puede observar que los clastos casi todavía están juntos.
La matriz normalmente es de color negro hasta verdoso y generalmente duro. Se compone de minerales de Fe y/o de Cu, además se encuentra gel o vidrio.
Como veta se llama "Pebble Dyke": Tienen un ancho entre 10 cm hasta 2 m. Paredes irregulares pero lisos, tal vez existen apófisis a la roca de caja. Generalmente marcan una actividad tectónica durante la actividad hidrotermal.


Caracterización de brechas hidrotermales:
a) tipo de clastos
b) apariencia de clastos: redondez, tamaño, frecuencia, alteraciones
c) matriz: tipo de minerales, color, dureza,
d) simetría del cuerpo: vetiforme, irregular, tamaño, zonaciones
e) Estructuras tectónicas: pre-, co-, y postgenético.








linea 300

Literatura:

No se permite expresamente la re-publicación de cualquier material del Museo Virtual en otras páginas web sin autorización previa del autor: Condiciones, Términos - Condiciones del uso

página anterior del geovirtual
Contenido Apuntes Depósitos Minerales
Índice de palabrasDepósito por simetríaDepósito por ambiente
proxima página en geovirtual

Literatura:
Bateman, A. M. (1950): Economic Mineral Deposits. - Wiley, New York.
EVANS, A. (1992): An introduction to ore geology (Erzlagerstättenkunde).- 356 páginas, Enke, Stuttgart
HENLEY & ELLIS (1983):  Geotermal systems Ancient and Modern: a geochimical Review .- Earth Sci. Rev., 19, pág. 1-50.
PARK, C.F. jr. & Mc DIARMID, R.A. (1975): Ore Depósits.- 529 páginas, Freeman, San Francisco.
SAWKINS, F.J. (1984): Metal deposits in relation to plate tectonics.- 325 páginas; Minerals and Rocks No. 17; Springer Verlag, Berlin


Literatura:   Módulo de citas > depósitos > alteración (hidrotermal)

Selección:

Gerardo Behn, Francsico Camus, Pedro Carrasco, and Hunter Ware (2001):
Aeromagnetic Signature of Porphyry Copper Systems in Northern Chile and Its Geologic Implications . - ECONOMIC GEOLOGY; Volume 96; 2001 Number 2; pp. 239-248
[Economic Geology: Listado de los tomos]

Thomas Bissig, Alan H. Clark, James K. W. Lee,  and C. Jay Hodgson (2002)
Miocene Landscape Evolution and Geomorphologic Controls on Epithermal Processes in the El Indio-Pascua Au-Ag-Cu Belt, Chile and Argentina . - ECONOMIC GEOLOGY; Volume 97; 2002 Number 5; pp. 971-996
[Economic Geology: Listado de los tomos]

CLARK, A.H., COOKE, H., MORTIMER, C., & SILLITOE, R. (1967): Relationships between supergene mineral alteration and geomorphology Southern Atacama desert, Chile. -Inst. Min. & Met. Transact 76.-Bull, Vol.. 726: pág. B89-B96; London.

Greg J. Corbett; Terry M. Leach (1997): Southwest Pacific Rim Gold-Copper Systems: Structure, Alteration, and Mineralization. - Short Course Manual.
Alteraciones, low sulf./ high sulf, diagramas !!!, ph/temp, ambiente estructural y Riedel
[Download ok/21]

Greg J. Corbett; Terry M. Leach (1998): Southwest Pacific Rim Gold-Copper Systems: Structure, Alteration, and Mineralization. - SPECIAL PUBLICATIONS OF THE SOCIETY OF ECONOMIC GEOLOGISTS; Vol 6.
Alteraciones, low sulf./ high sulf, diagramas !!!, ph/temp, ambiente estructural y Riedel
[Economic Geology: Listado de los tomos] [Book]

Andrew P. Gize (1999)
Organic Alteration in Hydrothermal Sulfide Ore Deposits . - ECONOMIC GEOLOGY; Volume 94; 1999 Number 7;  pp. 967-980
[Economic Geology: Listado de los tomos]

Lewis B. Gustafson, Walter Orquera, Michael McWilliams, Mario Castro, Osman Olivares, Gonzalo Rojas, Juan Maluenda, and Marcello Mendez (2001):
Multiple Centers of Mineralization in the Indio Muerto District, El Salvador, Chile  . - ECONOMIC GEOLOGY; Volume 96; 2001 Number 2; pp. 325-350
[Economic Geology: Listado de los tomos]

Marianne R. Landtwing, Eric D. Dillenbeck, Martin H. Leake, and Christoph A. Heinrich (2002):
Evolution of the Breccia-Hosted Prophyry Cu-Mo-Au Deposit at Agua Rica, Argentina: Progressive Unroofing of a Magmatic Hydrothermal System  . - ECONOMIC GEOLOGY; Volume 97; 2002 Number 6;  pp. 1273-1292
[Economic Geology: Listado de los tomos]

LOWELL, J.D. & GUILBERT, J.M. (1970): Lateral and Vertical Alteration Mineralization Zoning in Porphyry Ore Deposits.- Econ. Geol., Vol. 65; página 373-408

John L. Muntean and Marco T. Einaudi (2001)
Porphyry-Epithermal Transition:  Maricunga Belt, Northern Chile  . - ECONOMIC GEOLOGY; Volume 96; 2001 Number 4; pp. 743-772
[Economic Geology: Listado de los tomos]

John L. Muntean and Marco T. Einaudi (2000):
Porphyry Gold Deposits of the Refugio District, Maricunga Belt, Northern Chile . - ECONOMIC GEOLOGY; Volume 95; 2000 Number 7; pp. 1445-1472
[Economic Geology: Listado de los tomos]

W. T. Parry, Mark Jasumback, and Paula N. Wilson (2002)
Clay Mineralogy of Phyllic and Intermediate Argillic Alteration at Bingham, Utah  . - ECONOMIC GEOLOGY; Volume 97; 2002 Number 2; pp. 221-239
[Economic Geology: Listado de los tomos]

José Perello, Victor Carlotto, Alberto Zárate, Pedro Ramos, Héctor Posso, Carlos Neyra, Alberto Caballero, Nicolás Fuster, and Ricardo Muhr (2003):
Porphyry-Style Alteration and Mineralization of the Middle Eocene to Early Oligocene Andahuaylas-Yauri Belt, Cuzco Region, Peru . - ECONOMIC GEOLOGY; Volume 98; 2003 Number 8;  pp. 1575-1605
[Economic Geology: Listado de los tomos]

S. D. Redwood and C. M. Rice (1997)
Petrogenesis of Miocene basic shoshonitic lavas in the Bolivian Andes and implications for hydrothermal gold, silver and tin deposits. -Journal of South American Earth Sciences; Volume 10, Issue 3-4, Pages 203-221
[Journal of South American Earth Sciences - índex]

SILLITOE, R.H. (1973): The tops y bottoms of Porphyry Copper Deposits.- Econ. Geol., vol. 68, página 799-815.
[Economic Geology: Listado de los tomos]

Thomas Ulrich and Christoph A. Heinrich (2001)
Geology and Alteration Geochemistry of the Porphyry Cu-Au deposit at Bajo de la Alumbrera, Argentina . - ECONOMIC GEOLOGY; Volume 96; 2001 Number 8; pp.1719-1742
[Economic Geology: Listado de los tomos]
