Brújula del minero de Ludwig - aquí en grande

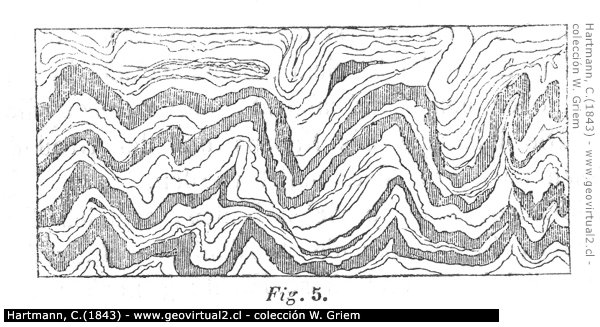

Foto/scan - digitalmente renovado: (W.Griem, 2007); De: Hartmann, C. (1843) - Figura 5, página 32; tamaño original de la figura: 5 X 3,5 cm.

Hartmann, Carl (1843): Grundzüge der Geologie.- 427 páginas; 107 figuras; Verlagsbuchhandlung von J.J. Weber, Leipzig (Alemania).
[Colección W. Griem]

Figura escañada con HP-Scanjet G3110; 600dpi (2017). Figura digitalmente modificada (Corel Photo Paint): Especialmente nitidez, tamaño, tonalidades y limpieza general. La orientación de la figura corresponde al original.

Hartmann, 1843:
Texto original en español: p. 32 - 34

Los estratos se orientan horizontal, inclinados o vertical [...] La orientación de las capas se determina con la brújula y el clinómetro, de acuerdo de dos líneas imaginarias encima del plano: Una línea encima del plano de orientación horizontal se llama el rumbo, una otra línea, perpendicular a la primera, se llama línea del buzamiento o manteo. Si el plano es vertical la línea del buzamiento no representa una dirección hacia donde se inclina, en planos inclinados se debe determinar también hacia donde de inclina. Si un plano se encuentra absolutamente horizontal, es lógico que la línea del rumbo y la línea del manteo se orientan horizontal y no se puede diferenciar.

En esquistos generalmente la esquistosidad se ubica paralelamente que la estratificación, y por ende se puede determinar fácilmente la estratificación por medio de la esquistosidad, pero existen casos donde la esquistosidad intercepta en un ángulo la estratificación como veamos más adelante en el caso de una lutita esquistosa. De toda manera hay que tener precaución no confundir cualquier diaclasa con un estrato o determinar el rumbo y manteo en lugares donde el estrato por cualquier razón muestra una dislocación. Solamente un buen tiempo de práctica permite la determinación del manteo y rumbo en forma segura, se requiere un cierta habilidad, por eso para el principiante no es tan fácil llegar a un buen y confiable resultado.    .

El diseño de la brújula y del clinómetro deberíamos declarar aquí como conocido, o se puede entender estos instrumentes por simple observación de los aparatos así mismo, será más fácil en comparación a una descripción de muchas palabras y complicada.

Pero vamos a indicar algunas reglas principales para la manipulación de esta herramienta:

1. Se obtiene el valor del rumbo por colocar la brújula por su línea del norte en forma paralela a la línea del rumbo del plano, se toma el valor en horas o grados donde apunta la aguja. La dirección del manteo y el manteo se debe determinar a parte.

2. En muchos casos es más fácil determinar inmediatamente el manteo, de forma en colocar la línea del norte de la brújula en forma paralela de la línea del manteo, y se define la línea además por medio de la dirección hacia donde se inclina el plano. El rumbo se puede calcular simplemente restando o sumando 90 Grados o 6 horas.

3. Los grados del manteo se determina con el clinómetro, se orienta el clinómetro en tal manera que el péndulo muestra la inclinación.

4. La brújula minera común se divide en dos medio círculos de 12 horas donde cada una corresponde a 15 grados, y de ellos se subdivide en 8 octavios.

5. Para determinar un valor válido de la roca siempre hay que tomar varias observaciones en diferentes distancias, calculando finalmente un promedio aritmético y nunca se debe confundirse por irregularidades regionales de la capa.

Estratos son resultados de depósitos que en forma sucesivos uno encima del otro se formaron y por su naturaleza deberían, por lo menos en depósitos mecánicos, orientarse nunca jamás en grandes ángulos [generalmente horizontal] y se adaptaron del piso a donde se acumularon y se depositaron. Pero está orientación en se perdió muchas veces a causa de eventos posteriores, y se encuentra estratos completamente compuesto de rocas clásticas, de orientación vertical, fuertemente dobladas y desplazadas, seguramente causadas por acciones secundarias, es decir eventos que ocurrieron después de la deposición. - Estas deformaciones se puede observar en escala pequeña, mediana, pero además en escala grande. La Figura 5 nos da una imaginación simple de lo explicado en el texto anterior.
