Introducción
Interacción Luz - materia
Efecto Tri-dimensional

Remote sensing
del inglés:
Remote = ubicado lejos
sense = percibir, observar

Alemán:
Fernerkundung



Fotos áereas: Son fotos, capturan la luz visible "como el ojo del ser humano lo detecta". Aunque penetran un poco a las frecuencias de la luz UV.

Imágenes satelitales:
Son datos obtenidos por detectores multi-espectrales en satelites. Se genera imágenes de "colores falsos" es decir, los sistemas permiten analizar frecuencias no detectables por los ojos del ser humano







Teledetección: Interpretacion - geología

2.2 Interpretación geológica de fotos aéreas
2.2.1 Principio

Introducción

Remote sensing inició con las fotos aéreas, que todavía son las imágenes más comunes y aplicadas en remote sensing. El conocimiento de las técnicas de interpretación es la base para comprender los otros tipos de imágenes de remote sensing. Las fotos aéreas se emplean por ejemplo en un levantamiento geológico, en la exploración geológica, en la confección de los mapas topográficos, en proyectos de ingeniería, en estudios de protección de suelos y la planificación urbanista. Entre 1970 y 1980 la interpretación geológica de fotos aéreas resultó en el descubrimiento de varios depósitos petrolíferos en Indonesia.
La metodología permite en grandes rasgos realizar mapeos litológicos y/o mapeos estructurales a base de fotos aéreos o imágenes satelitales. Pero no hay que olvidar que los datos o mapas obtenidos necesitan una verificación en terreno. (aqui véase descripciones para imágenes satelitales)


Interacción entre luz y materia

Las fotos aéreas detectan la luz reflejada por la materia de la superficie terrestre. La porción de luz no reflejada es transmitida y/o absorbida por la materia. La energía como la luz reflejada por la materia se relaciona con la energía o la luz incidente por medio del cociente energía reflejada/energia incidente llamado 'albedo'. Las superficies oscuras son de albedo bajo, las superficies claras son de albedo alto. Pasando por la atmósfera la luz puede ser dispersada como resultado de su interacción con gases y partículas de la atmósfera. El fenómeno de la dispersión afecta intensamente las fotos aéreas. Se distingue dos procesos: la dispersión atmosférica selectiva y no selectiva. En la dispersión atmosférica selectiva las longitudes de onda relativamente cortas correspondientes a la energía ultravioleta y a la luz azul son dispersadas más fuertemente en comparación con las longitudes de onda mayores correspondientes a la luz roja y a la energía infrarroja debido a gases como nitrógeno, oxígeno y dióxido de carbón. La dispersión selectiva de la luz azul causa el color celeste del cielo. Al amanecer y oscurecerse la luz pasa casi horizontalmente por la atmósfera, que dispersa las longitudes de onda correspondientes a los colores azul y verde y que deja pasar sólo las longitudes de onda correspondientes al color rojo, de tal modo colorando el cielo en color rojo. En la dispersión no selectiva todas las longitudes de onda son dispersadas en la misma intensidad. La dispersión no selectiva se debe a polvos, nubes y neblina constituyéndose de partículas de diámetros mayores a las longitudes de onda de luz. Las nubes y la neblina son aérosoles de gotas muy finas de agua de apariencia blanca debido a la dispersión no selectiva de la luz. Generalmente en la atmósfera los dos tipos de dispersión afectan la luz. (diagrama dispersión relativa en función de la longitud de onda). La atmósfera dispersa las longitudes de onda correspondientes a la región ultravioleta y a la luz azul dos veces más intensamente en comparación a la luz roja.

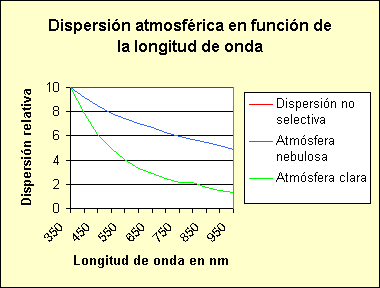

ObjetoGráfico Dispersión atmosférica en función de la longitud de onda
Modificado Según SLATER (1983)

Efectos de dispersión a las fotos aéreas

La luz dispersada por la atmósfera no contiene información acerca del terreno. Incluso la luz dispersada reduce la relación de contraste de la escena y en consecuencia la resolución espacial y la capacidad de detección de la foto. Por medio del filtrado de las longitudes de ondas más cortas selectivamente dispersadas antes de alcanzar el rollo se reduce los efectos de la dispersión atmosférica.

Exploraciones Mineras



Efecto tridimensional

Al observar un objeto nuestros ambos ojos registran dos estimulos de imagen distintos de este objeto, los cuales el celebro une formando una percepción tridimensional del objeto o es decir un modelo esteroetípico.

Para lograr un efecto tridimensional en la observación de un par de fotos aéreas se debe vencer la acoplación vegetativa entre la convergencia y la acomodación de las lentes oculares de la manera siguiente:

● Observar con un ángulo de convergencia, que tiende a cero o es decir con los ejes visuales aproximadamente paralelos entre sí.
● Acomodar los ojos a la observación de un objeto cercano.
